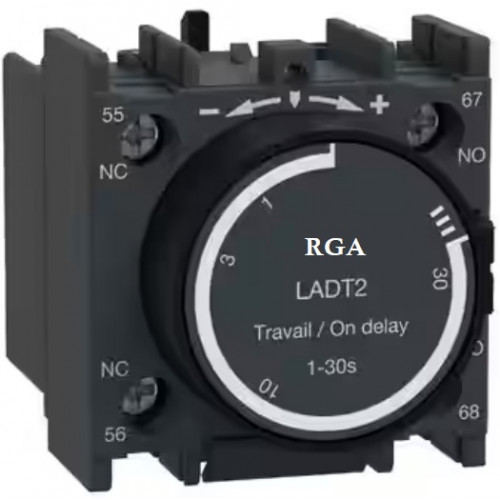

bloco temporizado ao repouso RGA D - 1NA + 1NF terminais de parafuso
Especificações
Principal| Gama | RGA
|
|---|
| Nome do produto | RLADT2 |
|---|
| Tipo de produto ou componente | Tempo de atraso bloco de contato auxiliar |
|---|
| compatibilidade gama |
|
|---|
| local de montagem | Frontal |
|---|
| composição de contactos de polos | 1 NA + 1 NF |
|---|
| Contacts operation | Time delay |
|---|
| tipo de temporizador | Em atraso |
|---|
| amplitude de atraso de tempo | 1 ... 30 s |
|---|
| [Ue] tensão estipulada de funcionamento nominal | 690 V CA 25...400 Hz |
|---|
| [Ie] corrente estipulada de funcionamento | 6 A at 120 V AC-15
1,04 A at 690 V AC-15
0,55 A at 125 V DC-13
0,1 A at 600 V DC-13 |
|---|
| [Ui] Tensão estipulada de Isolamento | 690 Vem conformidade com IEC 60947-5-1
600 Vem conformidade com UL 60947-5-1
600 Vem conformidade com CSA C22.2 No 60947-5-1 |
|---|
| [Ith] corrente térmica convencional ao ar livre | 10 A (at 60 °C) |
|---|
| normas | EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
EN 50012
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ |
|---|
| Certificações de produtos | IECEE CB Scheme
UL
CSA
CCC
IEC
UKCA |
|---|
Complementar| Poder de Fecho Irms nominais | 140 A at <= 690 V CA conforming to IEC 60947-5-1
250 A at <= 690 V CC conforming to IEC 60947-5-1 |
|---|
| classificação de curta duração admissível | 100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms |
|---|
| tipo de proteção | Fusível gG 10 A |
|---|
| durabilidade mecânica | 5 Mcycles |
|---|
| corrente de comutação mínima | 5 mA |
|---|
| tensão de comutação mínima | 17 V |
|---|
| tempo não sobreposto | 1,5 ms na desactivação sem sobreposição entre contactos NF e NA
1,5 ms na activação sem sobreposição entre contactos NF e NA |
|---|
| resistência de isolamento | > 10 mOhm |
|---|
| ligações - terminais | terminais de abraçadeiras roscadas 1 cabo(s) 1…2,5 mm²flexível com extremidade do cabo
terminais de abraçadeiras roscadas 1 cabo(s) 1…2,5 mm²flexível sem extremidade do cabo
terminais de abraçadeiras roscadas 2 cabo(s) 1…2,5 mm²flexível com extremidade do cabo
terminais de abraçadeiras roscadas 2 cabo(s) 1…2,5 mm²flexível sem extremidade do cabo
terminais de abraçadeiras roscadas 1 cabo(s) 1…2,5 mm²rígido
terminais de abraçadeiras roscadas 2 cabo(s) 1…2,5 mm²rígido
terminais de abraçadeiras roscadas |
|---|
| binário de aperto | 1,7 N.m - com chave de fendas plano de Ø 6 mm
1,7 N.m - com chave de fendas Philips N.º 2
1,7 N.m - com chave de fendas pozidriv No 2 |
|---|
| Altura | 48 mm |
|---|
| Largura | 44 mm |
|---|
| Profundidade | 61 mm |
|---|
| cor | Cinzento escuro |
|---|
Ambiente| característica ambiental | Ambiente normal |
|---|
| grau de protecção IP | IP20 conforming to IEC 60529 |
|---|
| tratamento de proteção | THem conformidade com IEC 60068 |
|---|
| Temperatura do ar ambiente para armazenamento | -60…80 °C |
|---|
| temperatura do ar ambiente para operação | -40…70 °C |
|---|
| altitude de funcionamento | 3000 m |
|---|
Unidades de Embalagem| Unit Type of Package 1 | PCE |
|---|
| Number of Units in Package 1 | 1 |
|---|
| Package 1 Height | 5,2 cm |
|---|
| Package 1 Width | 6,5 cm |
|---|
| Package 1 Length | 5 cm |
|---|
| Package 1 Weight | 74 g |
|---|
|
|---|
