Especificações
| Gama | RGA Automação Industrial |
|---|---|
| Gama de produtos | RLC1D |
| Tipo de produto ou componente | Contactor |
| Nome abreviado do equipamento | RLC1D |
| aplicação do contactor | Controlo do motor Carga resistiva |
| categoria de utilização | AC-3 AC-4 AC-2 AC-1 AC-3e |
| Identificação de pólos | 3P |
| [Ue] tensão estipulada de funcionamento nominal | Circuito de potência <= 690 V CA 25...400 Hz |
| [Ie] corrente estipulada de funcionamento | 40 A (at <60 °C) at <= 440 V CA AC-3 for circuito de potência 60 A (at <60 °C) at <= 440 V CA AC-1 for circuito de potência 40 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência |
| [Uc] control circuit voltage | 24 V CA 50/60 Hz |
| alimentação do motor kW | 18,5 kW at 380...400 V CA 50 Hz (AC-3) 22 kW at 500 V CA 50 Hz (AC-3) 30 kW at 660...690 V CA 50 Hz (AC-3) 22 kW at 1000 V CA 50 Hz (AC-3) 22 kW at 415 V CA 50 Hz (AC-3) 22 kW at 440 V CA 50 Hz (AC-3) 11 kW at 220...230 V CA 50 Hz (AC-3) 9 kW at 400 V CA 50 Hz (AC-4) 18,5 kW at 380...400 V CA 50 Hz (AC-3e) 22 kW at 500 V CA 50 Hz (AC-3e) 30 kW at 660...690 V CA 50 Hz (AC-3e) 22 kW at 1000 V CA 50 Hz (AC-3e) 22 kW at 415 V CA 50 Hz (AC-3e) 22 kW at 440 V CA 50 Hz (AC-3e) 11 kW at 220...230 V CA 50 Hz (AC-3e) |
|---|---|
| alimentação do motor hp | 3 hp at 115 V CA 60 Hz for monofásico motors 5 hp at 230/240 V CA 60 Hz for monofásico motors 10 hp at 200/208 V CA 60 Hz for trifásico motors 10 hp at 230/240 V CA 60 Hz for trifásico motors 30 hp at 460/480 V CA 60 Hz for trifásico motors 30 hp at 575/600 V CA 60 Hz for trifásico motors |
| código de compatibilidade | LC1D |
| composição de contactos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica convencional ao ar livre | 10 A (at 60 °C) for circuito de controlo 60 A (at 60 °C) for circuito de potência |
| Poder de Fecho Irms nominais | 800 A at 440 V for circuito de potência conforming to IEC 60947 140 A CA for circuito de controlo conforming to IEC 60947-5-1 |
| poder de corte nominal | 800 A at 440 V for circuito de potência conforming to IEC 60947 |
| Classificação faça fusível associado | 10 A gG for circuito de controlo conforming to IEC 60947-5-1 80 A gG at <= 690 V coordination tipo 1 for circuito de potência 80 A gG at <= 690 V coordination tipo 2 for circuito de potência |
| dissipação de potência por pólo | 5,4 W AC-1 2,4 W AC-3 2,4 W AC-3e |
| [Ui] Tensão estipulada de Isolamento | Circuito de controlo 600 V CSA certificado Circuito de controlo 600 V UL certificado Circuito de potência 600 V CSA certificado Circuito de potência 600 V UL certificado Circuito de controlo 690 Vem conformidade com IEC 60947-1 Circuito de potência 690 Vem conformidade com IEC 60947-1 |
| Categoria de sobretensão | III |
| [Uimp] Tensão de resistência aos choques | 8 kVem conformidade com IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contactor com carga nominalem conformidade com EN/ISO 13849-1 B10d = 20000000 ciclos contactor com carga mecânicaem conformidade com EN/ISO 13849-1 |
| durabilidade mecânica | 6000000 ciclos |
| tipo de circuito de controlo | CA a 50/60 Hz |
| tecnologia da bobina | Sem supressor de díodo limitador de pico bidireccional incorporado |
| limites de tensão do circuito de comando | 0,3...0,6 Uc (-40…70 °C):desprendimento CA 50/60 Hz 0,8 ... 1,1 Uc (-40…60 °C):operacional CA 50 Hz 0,85 ... 1,1 Uc (-40…60 °C):operacional CA 60 Hz 1...1.1 Uc (60…70 °C):operacional CA 50/60 Hz |
| potência de ligação em VA | 140 VA cos phi 0,75 (at 20 °C) 160 VA cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 4…5 W at 50/60 Hz for circuito de controlo |
| tempo de funcionamento | 4...19 ms abertura 12...26 ms fecho |
| Maximum operating rate | 3600 cyc/h at 60 °C |
| ligações - terminais | Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: rígido Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: rígido Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 1 1…2,5 mm² - cable stiffness: flexível com extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 2 1…2,5 mm² - cable stiffness: flexível com extremidade do cabo Circuito de potência: terminais de parafuso 1 2,5…25 mm² - cable stiffness: rígido Circuito de potência: terminais de parafuso 2 2,5…16 mm² - cable stiffness: rígido Circuito de potência: terminais de parafuso 1 2,5…25 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de potência: terminais de parafuso 2 2,5…16 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de potência: terminais de parafuso 1 2,5…25 mm² - cable stiffness: flexível com extremidade do cabo Circuito de potência: terminais de parafuso 2 2,5…10 mm² - cable stiffness: flexível com extremidade do cabo |
| binário de aperto | Circuito de controlo 1,7 N.m - ligado terminais com parafusos - com chave de fendas plano de Ø 6 mm Circuito de controlo 1,7 N.m - ligado terminais com parafusos - com chave de fendas Philips N.º 2 Circuito de potência 5 N.m - ligado terminal de parafuso - com chave de fendas plano de Ø 6 a Ø 8 mm Circuito de controlo 1,7 N.m - ligado terminais com parafusos - com chave de fendas pozidriv No 2 |
| Constituição do contacto auxiliar | 1 NA + 1 NF |
| Tipo de contactos auxiliares | tipo com ligação mecânica 1 NA + 1 NFem conformidade com IEC 60947-5-1 tipo contacto de espelho 1 NFem conformidade com IEC 60947-4-1 |
| tensão de comutação mínima | 17 V for circuito de controlo |
| corrente de comutação mínima | 5 mA for circuito de controlo |
| resistência de isolamento | > 10 mOhm for circuito de controlo |
| tempo não sobreposto | 1,5 ms na desactivação entre contactos NF e NA 1,5 ms na activação entre contactos NF e NA |
| Suporte de montagem | Calha Placa |
| normas | EN 60947-5-1 IEC 60947-5-1 EN 60947-4-1 IEC 60947-4-1 CSA C22.2 No 14 UL 508 |
|---|---|
| Certificações de produtos | GL BV DNV LROS (Lloyds Register of Shipping) RINA UL CCC CSA GOST UKCA CB |
| grau de proteção IP | IP2xem conformidade com IEC 60529 IP2xem conformidade com VDE 0106 |
| Resistência climática | Em conformidade com IACS E10 exposição ao calor húmido |
| altitude de funcionamento | 0...3000 m |
| resistência a incêndios | 850 °Cem conformidade com IEC 60695-2-1 |
| retardamento de chamas | V1em conformidade com UL 94 |
| robustez mecânica | Choques contactor aberto 10 gn Durante 11 ms) Choques contactor fechado Gn 15 para 11 ms) Vibrações contactor aberto Gn 2, 5 ... 300 Hz) Vibrações contactor fechado Gn 4, 5 ... 300 Hz) |
| Altura | 127 mm |
| Largura | 75 mm |
| Profundidade | 119 mm |
| Peso líquido | 1,4 kg |

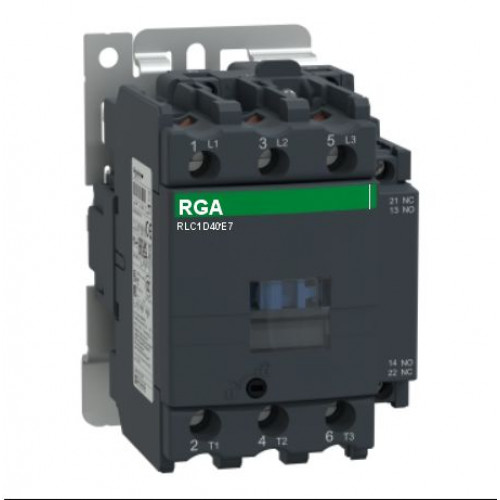

Tags: RLC1D40E7
