Especificações
| Gama | RGA |
|---|---|
| Gama de produtos | RLC1D |
| Nome abreviado do equipamento | RLC1D |
| aplicação do contactor | Controlo do motor Carga resistiva |
| categoria de utilização | AC-3 AC-3e AC-4 AC-1 |
| Identificação de pólos | 3P |
| [Ue] tensão estipulada de funcionamento nominal | Circuito de potência <= 300 V CC 25...400 Hz Circuito de potência <= 690 V CA |
| [Ie] corrente estipulada de funcionamento | 125 A (at <60 °C) at <= 1000 V CA AC-1 for circuito de potência 80 A (at <60 °C) at <= 440 V CA AC-3 for circuito de potência 80 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência |
| [Uc] control circuit voltage | 220 V CA 50/60 Hz |
| alimentação do motor kW | 22 kW at 220...230 V CA 50/60 Hz (AC-3) 37 kW at 380...400 V CA 50/60 Hz (AC-3) 45 kW at 415...440 V CA 50/60 Hz (AC-3) 55 kW at 500 V CA 50/60 Hz (AC-3) 45 kW at 660...690 V CA 50/60 Hz (AC-3) 15 kW at 400 V CA 50/60 Hz (AC-4) 22 kW at 220...230 V CA 50/60 Hz (AC-3e) 37 kW at 380...400 V CA 50/60 Hz (AC-3e) 45 kW at 415...440 V CA 50/60 Hz (AC-3e) 55 kW at 500 V CA 50/60 Hz (AC-3e) 45 kW at 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| alimentação do motor hp | 7,5 hp at 120 V CA 50/60 Hz for monofásico motors 15 hp at 230/240 V CA 50/60 Hz for monofásico motors 30 hp at 200/208 V CA 50/60 Hz for trifásico motors 30 hp at 230/240 V CA 50/60 Hz for trifásico motors 60 hp at 460/480 V CA 50/60 Hz for trifásico motors 60 hp at 575/600 V CA 50/60 Hz for trifásico motors |
| código de compatibilidade | LC1D |
| composição de contactos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica convencional ao ar livre | 10 A (at 60 °C) for circuito de sinalização 125 A (at 60 °C) for circuito de potência |
| Poder de Fecho Irms nominais | 140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1 1100 A at 440 V for circuito de potência conforming to IEC 60947 |
| poder de corte nominal | 1100 A at 440 V for circuito de potência conforming to IEC 60947 |
| [Icw] corrente de curta duração admissível estipulada | 640 A 40 °C - 10 s for circuito de potência 990 A 40 °C - 1 s for circuito de potência 135 A 40 °C - 10 min for circuito de potência 320 A 40 °C - 1 min for circuito de potência 100 A - 1 s for circuito de sinalização 120 A - 500 ms for circuito de sinalização 140 A - 100 ms for circuito de sinalização |
| Classificação faça fusível associado | 10 A gG for circuito de sinalização conforming to IEC 60947-5-1 200 A gG at <= 690 V coordination tipo 1 for circuito de potência 160 A gG at <= 690 V coordination tipo 2 for circuito de potência |
| impedancia média | 0,8 mOhm - Ith 125 A 50 Hz for circuito de potência |
| dissipação de potência por pólo | 5,1 W AC-3 12,5 W AC-1 5,1 W AC-3e |
| [Ui] Tensão estipulada de Isolamento | Circuito de potência 600 V CSA certificado Circuito de potência 600 V UL certificado Circuito de potência 1000 Vem conformidade com IEC 60947-4-1 Circuito de sinalização 690 Vem conformidade com IEC 60947-1 Circuito de sinalização 600 V CSA certificado Circuito de sinalização 600 V UL certificado |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] Tensão de resistência aos choques | 8 kVem conformidade com IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contactor com carga nominalem conformidade com EN/ISO 13849-1 B10d = 20000000 ciclos contactor com carga mecânicaem conformidade com EN/ISO 13849-1 |
| durabilidade mecânica | 4 Mcycles |
| durabilidade elétrica | 0,8 Mcycles 125 A AC-1 a Ue <= 440 V 1,5 Mcycles 80 A AC-3 a Ue <= 440 V 1,5 Mcycles 80 A AC-3e a Ue <= 440 V |
| tipo de circuito de controlo | CA a 50/60 Hz standard |
| tecnologia da bobina | Sem built-in módulo supressor |
| limites de tensão do circuito de comando | 0,85 ... 1,1 Uc (-40…55 °C):operacional CA 60 Hz 0,3...0,6 Uc (-40…70 °C):desprendimento CA 50/60 Hz 0,8 ... 1,1 Uc (-40…55 °C):operacional CA 50 Hz 1...1.1 Uc (55…70 °C):operacional CA 50/60 Hz |
| potência de ligação em VA | 245 VA 60 Hz cos phi 0,75 (at 20 °C) 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 26 VA 60 Hz cos phi 0,3 (at 20 °C) 26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 6…10 W at 50/60 Hz |
| tempo de funcionamento | 20...35 ms fecho 6...20 ms abertura |
| Maximum operating rate | 3600 cyc/h at 60 °C |
| ligações - terminais | Circuito de controlo: terminais de abraçadeiras roscadas 2 1…2,5 mm² - cable stiffness: flexível com extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 1 1…2,5 mm² - cable stiffness: flexível com extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: sólido sem extremidade do cabo Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: sólido sem extremidade do cabo Circuito de potência: ligador 1 4…50 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de potência: ligador 2 4…25 mm² - cable stiffness: flexível sem extremidade do cabo Circuito de potência: ligador 1 4…50 mm² - cable stiffness: flexível com extremidade do cabo Circuito de potência: ligador 2 4…16 mm² - cable stiffness: flexível com extremidade do cabo Circuito de potência: ligador 1 4…50 mm² - cable stiffness: sólido sem extremidade do cabo Circuito de potência: ligador 2 4…25 mm² - cable stiffness: sólido sem extremidade do cabo |
| binário de aperto | Circuito de controlo 1,2 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas plano de Ø 6 mm Circuito de controlo 1,2 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas Philips N.º 2 Circuito de potência 12 N.m - ligado ligador - com chave de fendas plano de Ø 6 a Ø 8 mm Circuito de potência 12 N.m - ligado ligador hexagonal 4 mm Circuito de controlo 1,2 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas pozidriv No 2 |
| Constituição do contacto auxiliar | 1 NA + 1 NF |
| Tipo de contactos auxiliares | tipo com ligação mecânica 1 NA + 1 NFem conformidade com IEC 60947-5-1 tipo contacto de espelho 1 NFem conformidade com IEC 60947-4-1 |
| frequência do circuito de sinalização | 25 ... 400 Hz. |
| tensão de comutação mínima | 17 V for circuito de sinalização |
| corrente de comutação mínima | 5 mA for circuito de sinalização |
| resistência de isolamento | > 10 mOhm for circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desactivação entre NF e contato 1,5 ms na activação entre NF e contato |
| Suporte de montagem | Placa Calha |
| normas | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2 |
|---|---|
| Certificações de produtos | CCC UL Esquema CB CSA cULus UKCA Marinha IEC |
| grau de proteção IP | IP20 face frontalem conformidade com IEC 60529 |
| tratamento de proteção | THem conformidade com IEC 60068-2-30 |
| Resistência climática | Em conformidade com IACS E10 exposição ao calor húmido |
| temperatura ambiente admissível em redor do dispositivo | -40…60 °C 60…70 °C com degradação |
| altitude de funcionamento | 0...3000 m |
| resistência a incêndios | 850 °Cem conformidade com IEC 60695-2-1 |
| retardamento de chamas | V1em conformidade com UL 94 |
| robustez mecânica | Vibrações contactor aberto Gn 2, 5 ... 300 Hz) Choques contactor aberto Gn 8 para 11 ms) Vibrações contactor fechado Gn 3, 5 ... 300 Hz) Choques contactor fechado 10 gn Durante 11 ms) |
| Altura | 127 mm |
| Largura | 85 mm |
| Profundidade | 130 mm |
| Peso líquido | 1,59 kg |

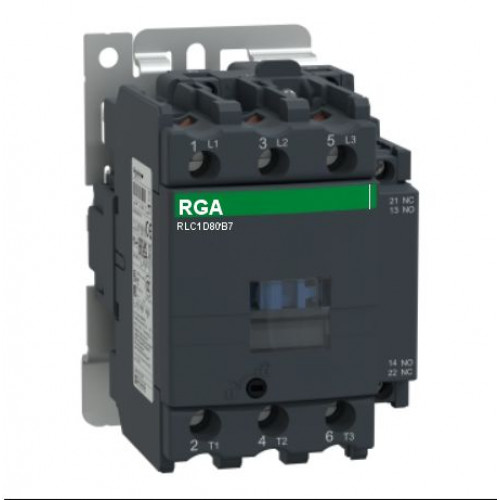

Tags: RLC1D80B7
