Especificações
| linha | RGA Automação Industrial |
|---|---|
| Linha de produto | RLC1D |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | RLC1D |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-1 AC-2 CA-4 AC-3e CA-1 |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz |
| [Ie] corrente nominal de operação | 65 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência 65 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência 80 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência 50 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência |
| [Uc] control circuit voltage | 48 V CA 50/60 Hz |
| alimentação do motor kW | 30 kW at 380..0,400 V CA 50 Hz 37 kW at 500 V CA 50 Hz 37 kW at 660...690 V CA 50 Hz 18,5 kW at 220..0,230 V CA 50 Hz 30 kW at 415 V CA 50 Hz 37 kW at 1.000 V CA 50 Hz (CA-3) 25 kW at 415 V CA 50 Hz (CA-3) 22 kW at 380..0,400 V CA 50 Hz (CA-3) |
|---|---|
| alimentação do motor cv | 10 hp at 230/240 V CA 60 Hz for monofásico motors 20 hp at 200/208 V CA 60 Hz for trifásico motors 20 hp at 230/240 V CA 60 Hz for trifásico motors 40 hp at 460/480 V CA 60 Hz for trifásico motors 50 hp at 575/600 V CA 60 Hz for trifásico motors 7,5 hp at 230/240 V CA 60 Hz for monofásico motors 3 hp at 115 V CA 60 Hz for monofásico motors |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 80 A (at 60 °C) for circuito de potência 10 A (at 60 °C) for circuito de controle |
| capacidade de fechamento nominal Irms | 140 A at 440 V CA for circuito de controle conforming to IEC 60947-5-1 140 A CA for circuito de controle conforming to IEC 60947-5-1 900 A at 440 V for circuito de potência conforming to IEC 60947 |
| capacidade de corte nominal | 900 A at 440 V for circuito de potência conforming to IEC 60947 |
| classificação do fusível associado | 125 A gG at <= 690 V coordination tipo 1 for circuito de potência 125 A gG at <= 690 V coordination tipo 2 for circuito de potência conforming to IEC 60947-5-1 100 A gG at <= 690 V coordination tipo 1 for circuito de potência 10 A gG for circuito de controle conforming to IEC 60947-5-1 |
| dissipação de alimentação por polo | 6,4 W CA-1 4,2 W AC-3e 9,6 W CA-1 3,7 W CA-3 |
| [Ui] tensão de isolamento nominal | Circuito de controle: 600 V UL certificado Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado para IEC 60947-1 Circuito de controle: 690 V para IEC 60947-1 Circuito de potência: 690 V CSA certificado para IEC 60947-1 Circuito de controle: 600 V CSA certificado |
| Categoria de sobretensão | III |
| [Uimp] tensão nominal suportável de impulso | 8 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| durabilidade mecânica | 6000000 ciclos |
| tipo do circuito de controle | CA a 50/60 Hz |
| tecnologia da bobina | Sem supressor de diodo limitador de pico bidirecional incorporado |
| limites de tensão de circuito de controle | 0,8...1.1 Uc (-40…60 °C):funcionamento CA 50 Hz 0,85...1.1 Uc (-40…60 °C):funcionamento CA 60 Hz 1...1.1 Uc (60…70 °C):funcionamento CA 50/60 Hz 0,3...0,6 Uc (-40…70 °C):saída CA 50/60 Hz |
| potência de irrupção em VA | 160 VA cos phi 0,75 (at 20 °C) 140 VA cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 15 VA 50 Hz cos phi 0,3 (at 20 °C) 13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 4…5 W at 50/60 Hz for circuito de controle |
| tempo de funcionamento | 12...26 ms Fechamento 4...19 ms Abertura |
| Maximum operating rate | 3600 cic/h at 60 °C |
| conexões - terminais | Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: rígido Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de potência: Conexão por parafuso 1 2,5…25 mm² - cable stiffness: rígido Circuito de potência: Conexão por parafuso 2 2,5…16 mm² - cable stiffness: rígido Sem a extremidade do cabo Circuito de potência: Conexão por parafuso 1 2,5…25 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de potência: Conexão por parafuso 2 2,5…16 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de potência: Conexão por parafuso 1 2,5…25 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de potência: Conexão por parafuso 2 2,5…10 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: rígido Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: rígido |
| torque de aperto | Circuito de controle: 1,7 N.m - ligar Conexão por parafuso - com chave de fenda Philips Nº 2 Circuito de potência: 5 N.m - ligar Conexão por parafuso - com chave de fenda plano de Ø 6 a Ø 8 mm Circuito de controle: 1,7 N.m - ligar Conexão por parafuso - com chave de fenda Pozidriv n 2 Circuito de controle: 1,7 N.m - ligar Conexão por parafuso - com chave de fenda plano de Ø 6 mm |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| descrição dos terminais ISO nº 1 | (21-22)NA (A1-A2)CO |
| tensão de comutação mínima | 17 V for circuito de controle |
| corrente de comutação mínima | 5 mA for circuito de controle |
| resistência de isolamento | > 10 MOhm for circuito de controle |
| tempo não sobreposto | 1,5 ms na energização entre contatos NF e NA 1,5 ms na desenergização entre contatos NF e NA |
| Suporte de montagem | Placa Placa |
| Normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 UL 508 IEC 60947-4-1 |
|---|---|
| Certificações do produto | DNV LROS (Lloyds register of shipping) CCC CSA BV UL GL GOST UKCA RINA |
| grau de proteção IP | IP2x para VDE 0106 IP2x para IEC 60529 |
| resistência climática | para IACS E10 exposição ao calor úmido |
| altitude de funcionamento | 0...3000 m |
| Resistência a incêndios | 850 °C conforme IEC 60695-2-1 |
| retardamento de chamas | V1 conforme UL 94 |
| força mecânica | Choques contator fechado (15 Gn para 11 ms) Vibrações contator aberto (2 Gn, 5...300 Hz) Vibrações contator fechado (4 Gn, 5...300 Hz) Choques contator aberto (10 Gn para 11 ms) |
| Altura | 127 mm |
| Largura | 75 mm |
| Profundidade | 119 mm |
| Peso líquido | 1,4 kg |

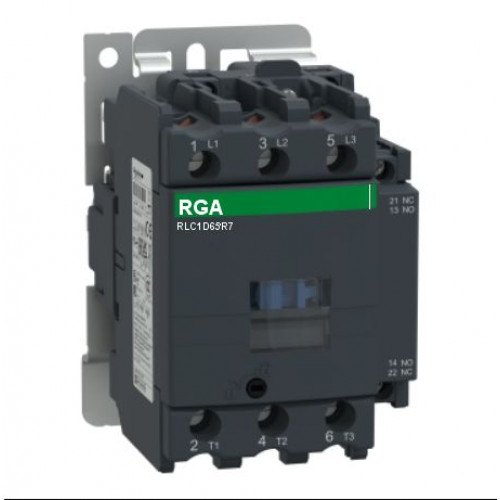

Tags: RLC1D65R7
